ANTENA DIPOLO DE 1/2 ONDA

Este é o tipo mais comum dentre as várias categorias de antenas. Seu ganho sobre o isotrópico é de aproximadamente 1,6 dB. Geralmente ela sozinha não constitui o próprio sistema de irradiação, é uma parte básica dele, como é o caso das antenas direcionais. Existem dipolos de vários tamanhos: o de meia onda, e o mais comum, o de uma onda e meia  (1,5 l).

Se tivermos um dipolo de l/2 que esteja funcionando numa dada freqüência, ao dobrarmos a freqüência esse mesmo dipolo será ressonante nesta nova freqüência, só que  desta vez em onda completa. No entanto, a impedância no ponto de alimentação não é muito adequada, e seria recomendável alimentá-lo fora de centro em um ponto que apresente melhor casamento.

CÁLCULO PRÁTICO:

Vejamos agora como podemos dimensionar um dipolo de l/2 para uma freqüência qualquer desejada. Como visto em COMPRIMENTO DE ONDA temos: o comprimento de onda em uma determinada freqüência é igual à velocidade de propagação da onda eletromagnética no vácuo ( 300 000 000 m/s) dividido pela freqüência (em Hertz) em questão ou então:

l = 300/ f (MHz)

Na situação acima, f é dado em MHz e l, em metros. Como a velocidade de propagação da onda eletromagnética no vácuo é máxima e que em outros meios ela é menor, o fio condutor da antena terá o comprimento de onda 5% menor. Dessa forma, l será:

l = 0,95 x 300 / f (MHz) = 285 / f (MHz)

Como um dipolo meia onda é l/2, resulta:

l/2 = (1/2) x (285/f) = 142,5 /f (MHz) = comprimento total ( extremo a extremo)

Com esta equação temos um meio de calcular o tamanho para a antena desejada. Vejamos um exemplo:

Qual deve ser o comprimento de uma antena de meia onda para um transmissor que trabalha em 7050 MHz?

Comprimento da antena = 142,5/7,050 = 20,21 metros

O comprimento de 20,21 metros é de extremo a extremo, portanto teremos dois pedaços de fio de 10,10 metros. Veremos como efetuar a instalação de uma antena dipolo clássica a seguir.

COMO INSTALAR UMA ANTENA DIPOLO PARA HF:

A instalação desse tipo de antena é muito fácil, mas deve-se ter alguns cuidados para evitar campos parasitas e valores de ROE indesejáveis. Como ela é uma das mais usadas, vale a pena nos aprimorarmos um pouco mais no assunto.

A primeira coisa a fazer é o cálculo do comprimento da antena pelas equações vistas anteriormente. Por exemplo, para calcularmos um dipolo que funcione em 7060 MHz, temos:

l = l/2 = 142,5 /7,060 (MHz) = 20,18 metros

Feito isso, o próximo passo é a escolha do fio a ser empregado. Na maioria das vezes o que se costuma fazer é utilizar uma bitola de fio que sirva para os casos mais freqüentes, ou seja, casos em que temos potências envolvidas relativamente pequenas. Essa bitola pode ser 12 ou 14 AWG para potências de até 1 kW (1000 watts). Estações de radioamadores, faixa do cidadão e alguns serviços comerciais se enquadram perfeitamente nessa categoria. OsQRPistas não enfrentam tal problema, mas a bitola do fio maior será interessante, pois assegura boa resistência mecânica. Utilize preferencialmente o fio 12 AWG, pode ser encapado mesmo.

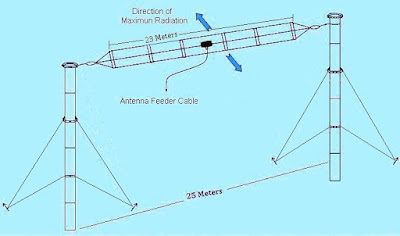

A maneira tecnicamente correta de se instalar um dipolo de l/2 onda é pendurá-lo por suas extremidades, deixando o cabo coaxial sair em ângulo reto para baixo de seu centro ou então prendê-lo em sua parte central pelo isolador, fazendo com que as duas metades formem um V invertido, num ângulo de 90 graus. Essa configuração chama-se justamente V invertido.

Qualquer que seja a configuração escolhida, vemos que o fio  ficará tracionado, o que acabará por alongá-lo, principalmente porque a liga geralmente empregada nos condutores não é pura. Devemos então compensar um pouco esse efeito, alongando um pouco o fio antes de fazer a antena. Isso evitará que com o passar do tempo o próprio peso do cabo coaxial acabe por deformar o dipolo. Para alongá-lo , amarra-se uma das pontas do fio a ser usado em uma árvore ou poste, e por meio de um apoio amarrado na outra ponta puxa-se o fio até que tenhamos um alongamento de uns 5% do tamanho original.

Um outro detalhe, posso mesmo utilizar fio encapado? Sim, não há motivo para preocupação, pois tanto o fio encapado como esmaltado se prestam igualmente a isso. O único detalhe é que no caso do fio esmaltado devemos raspá-lo antes de soldá-lo.

Quando efetuar a soldagem, procure raspar bem todas surperfícies antes de juntá-las para a solda. Uma boa idéia seria a de dar uma estanhada nos dois lugares antes de uni-los, para garantir que a solda faça contato quando as superfícies são bem limpas.

Depois de esticar o fio, com auxílio de uma trena medimos o comprimento l e, deixando uma certa folga (mais ou menos 1 metro) para ambos os lados, cortamos o fio no seu ponto central.

O cabo coaxial deverá ter a sua extremidade desencapada (capa preta de vinil) uns cinco centímetros; a malha deve ser desfiada e agrupada como um único condutor. O condutor central deverá ter o isolante do coaxial removido um centímetro a partir da ponta, soldando-se a malha e o fio interno do coaxial num dos extremos de cada fio utilizado um isolador central que pode ser comprado em casas especializadas ou feito de madeira ou plástico.

Como último detalhe temos as pontas extremas da antena. poderemos usar castanhas de cerâmica ou isoladores de material plástico, vendido em casas do ramo.

A antena está pronta para ser instalada entre dois pontos previstos para essa finalidade. Não devemos esquecer que essa é uma antena direcional e que o máximo desempenho, tanto na transmissão como recepção, se dá nas direções perpendiculares ao eixo do fio condutor. Bons QSOs!
